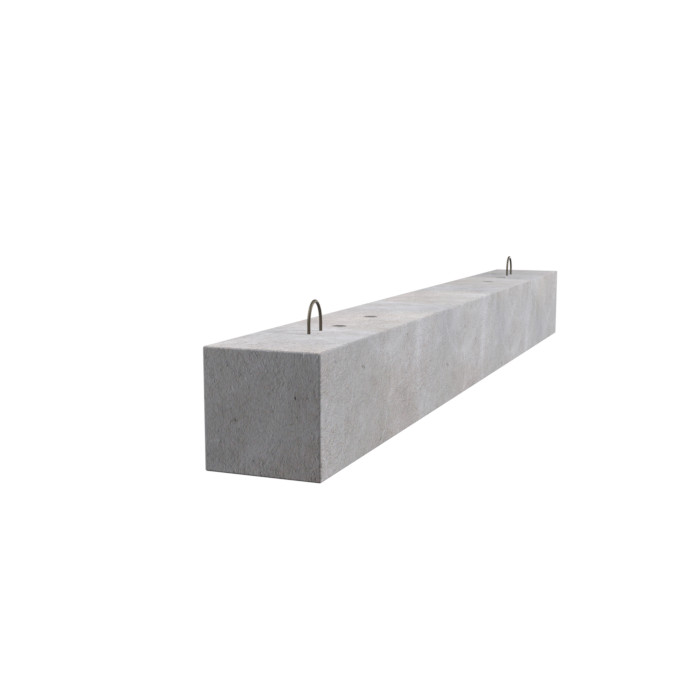

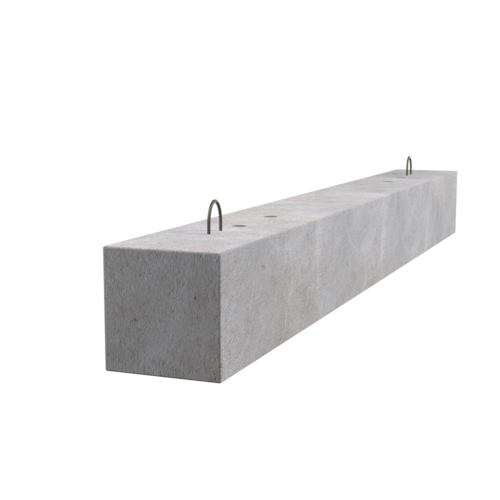

Трансформаторная шпала ФП-3 — ЖБИ, используемое при устройстве рельсовых путей для перекатки трансформаторного оборудования. Производство трансформаторных шпал регламентируется ГОСТами, они определяют марку бетона, используемого в процессе производства, тип армирования и геометрию.
Благодаря прочности, долговечности и простоте конструкции ЖБИ нашли широкое применение в энергетической отрасли и при прокладке энергетических коммуникаций. Они имеют простую прямоугольную конструкцию со сквозными отверстиями для анкерных креплений.
Трансформаторная шпала ФП-3 – незаменимый элемент в строительстве электроподстанций с напряжением от 35 до 500 кВ, и используется в широком диапазоне климатических зон.
Размеры и характеристики ФП-3 представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.
- Длина: 2 200 мм.
- Ширина: 500 мм.
- Высота: 500 мм.
- Вес: 0,625 т.
- Объем: 0.250 м³
- ГОСТ: Серия 3.407.1-157
В маркировке ЖБИ указывается буквенное обозначение типа изделия, а затем его длины в дм.
Материалы и производство трансформаторных шпал
Основной строительный материал – бетон класса В25 с прочным и плотным составом. Обязательна высокая морозостойкость материала и его водонепроницаемость. Для увеличения прочности и жёсткости шпала трансформаторная ФП-3 армируется при помощи пространственного стального каркаса из гладкой арматуры. Каркас собирается при помощи точечной сварки. Для упрощения транспортировки и монтажа у шпалы имеется строповочные петли (две или одна) петля.
Изделие проверяется на прочность, жёсткость, устойчивость к образованию трещин. В результате ЖБИ имеют следующие характеристики:
- высокую долговечность, со сроком службы, превышающим 70 лет;
- устойчивость к биогенной коррозии;
- прочность, это позволяет им надёжно выполнять функции основания рельсового пути. ЖБИ выдерживают нагрузки больше 60 т;
- строго выдержанная геометрия без отклонений по размерам. Это обеспечивает точную фиксацию рельсов и одинаковую ширину колеи;
- при необходимости ЖБИ можно использовать многократно при строительстве новых энергообъектов.
Перекатка трансформаторов – трудозатратный сложный процесс, требующий строго соблюдения алгоритма действий и использования надёжных элементов.
Наиболее рациональное решение – использование для этого железобетонных шпал. Трансформаторные шпалы изготавливаются по той же технологии, что и обычные железнодорожные, но отличаются весом, габаритами и типом армирования.
Прямоугольное ровное сечения по всей длине ЖБИ обеспечивает высокую прочность опор, что особенно важно для перевозки такого массивного оборудования как трансформаторы.
Доставка ФП-3 осуществляется собственным транспортом в г. Удельная, области и другим регионам России! Расчет доставки можно заказать в разделе Доставка.
Транспортировать тяжеловесный груз согласно ГОСТ Серия 3.407.1-157 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать по нескольку штук. Исключение: такелажные работы специальными устройствами, где допускается подъем одновременно нескольких изделий.
При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.
